家へ > 製品 > データリンクサポート端末とアクセサリー > ロングレンジ20km LOS 5MHz/10MHz/20MHz 帯域幅 UAV ドローン自動追跡 地上アンテナターミナル

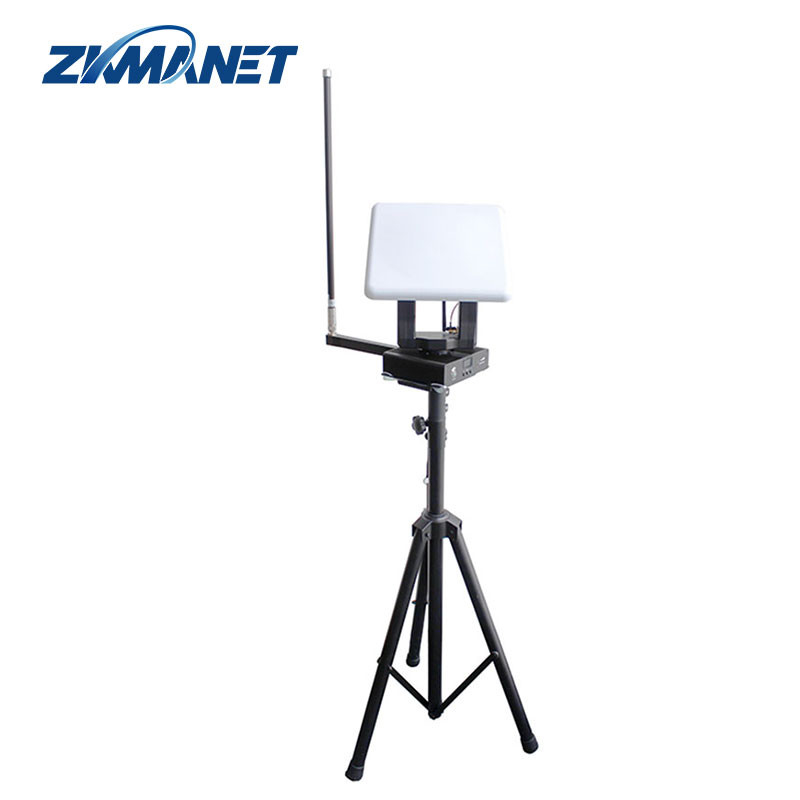

ロングレンジ20km LOS 5MHz/10MHz/20MHz 帯域幅 UAV ドローン自動追跡 地上アンテナターミナル

製品詳細

起源の場所: シェンゼン,中国

ブランド名: ZKMANET

証明: CE, ISO9001

モデル番号: ZKマネット2401

文書: 製品説明書 PDF

支払いと送料の条件

最小注文数量: 1

価格: USD 999~1699

パッケージの詳細: ブラウン色

受渡し時間: 5~8仕事日

支払条件: T/T,ウェスタン・ユニオン

供給の能力: 年間10000個

お問い合わせ
頻度:
800MHz/1.4GHz/2.4GHz
帯域幅:
5MHz/10MHz/20MHz
RFチャネル:
1T2R
出力:
23dBm
範囲:
20km (LOS)
モーター トルク:
30N*m
回転角:
360°水平,90°垂直
角度の正確さ:
±2°
頻度:
800MHz/1.4GHz/2.4GHz
帯域幅:
5MHz/10MHz/20MHz
RFチャネル:
1T2R
出力:
23dBm
範囲:
20km (LOS)
モーター トルク:
30N*m
回転角:
360°水平,90°垂直
角度の正確さ:
±2°
ロングレンジ20km LOS 5MHz/10MHz/20MHz 帯域幅 UAV ドローン自動追跡 地上アンテナターミナル

ロングレンジ20km LOS 5MHz/10MHz/20MHz 帯域幅 UAV ドローン自動追跡 地上アンテナターミナル

製品説明

ZKManet2401は,長距離ビデオデータ通信のために設計された地上端末である.GPS追跡モジュールとワイヤレス通信モジュールを内蔵している.空中GPSモジュールは,透明な送信のためにシリアルポートを通じてGPS/BD座標情報をワイヤレス通信モジュールに供給します.地上端末は,自分の緯度と経度と空中モジュールの角度に基づいて指す角度を計算します.航空モジュールと常に並べています., 可能な限り最高の無線受信を維持し,範囲を大幅に拡大します.送信と受信のための高増幅方向アンテナを持つ1T2Rダブルアンテナ送信を採用します.そして受信用のオムニダイレクトアンテナ信号をより効率的に送ることができる.

特徴

*最大20kmの範囲で 316mWの出力
*
起動時の自動校正アルゴリズム
* GPS データ の タイムリー の 更新 を 確保 する ため に メイン と サブ (LoRa) の 二重 リンク を 備える
*より信頼性の高い送信のために1T2Rダブルアンテナを使用
*
360度回転のないスリップリング

仕様

モデル ZKマネット2401 ブランド ZKMANET
RFパラメータ 頻度 800MHz/1.4GHz/2.4GHz
帯域幅 5MHz/10MHz/20MHz
RFチャンネル 1T2R
出力 23dBm
範囲 20km (LOS)
PTZ パラメータ モータートーク 30N*m
回転角 360°水平,90°垂直+
角度精度 ±2°
最大エンジン速度 0.21s/60°
インターフェースパラメータ RFインターフェース N*1,SMA*2
LAN インターフェース 防水航空コネクタ
パワーインターフェース 防水DCコネクタ
ネットワークパラメータ データレート 30Mbps (最大)
暗号化 ZAES128
物理/環境 サイズ 306*396*416mm
体重 4.2kg (w/バッテリー&アンテナ)
IP 評価 IP65
作業時間 -40°C~+60°C
電気パラメータ 電源 DC12V
電力消費量

サイズ

ロングレンジ20km LOS 5MHz/10MHz/20MHz 帯域幅 UAV ドローン自動追跡 地上アンテナターミナル 0
ロングレンジ20km LOS 5MHz/10MHz/20MHz 帯域幅 UAV ドローン自動追跡 地上アンテナターミナル 1

パネルの説明

ロングレンジ20km LOS 5MHz/10MHz/20MHz 帯域幅 UAV ドローン自動追跡 地上アンテナターミナル 2
ロングレンジ20km LOS 5MHz/10MHz/20MHz 帯域幅 UAV ドローン自動追跡 地上アンテナターミナル 3
  1. GPSアンテナ
  2. 方向パネルアンテナインターフェイス SAM F
  3. ローラリンクアンテナインターフェース,SMA F
  4. パワーボタン
  5. OLED画面 (1.3インチ) と設定ボタン (上下メニュー)
  6. バッテリー表示
  7. 全方向アンテナインターフェース SAM F
  8. LAN & シリアルポート - 9ピン航空コネクタ (4ピン LAN,3ピン TTL,2ピン使用なし)
  9. DC電源入力インターフェイス,防水

適用する

ロングレンジ20km LOS 5MHz/10MHz/20MHz 帯域幅 UAV ドローン自動追跡 地上アンテナターミナル 4
