家へ > 製品 > 無人機のデータ・リンク > 遠距離MESH 無線送信機のためのFHSS 56Mbpsの無人機データリンク

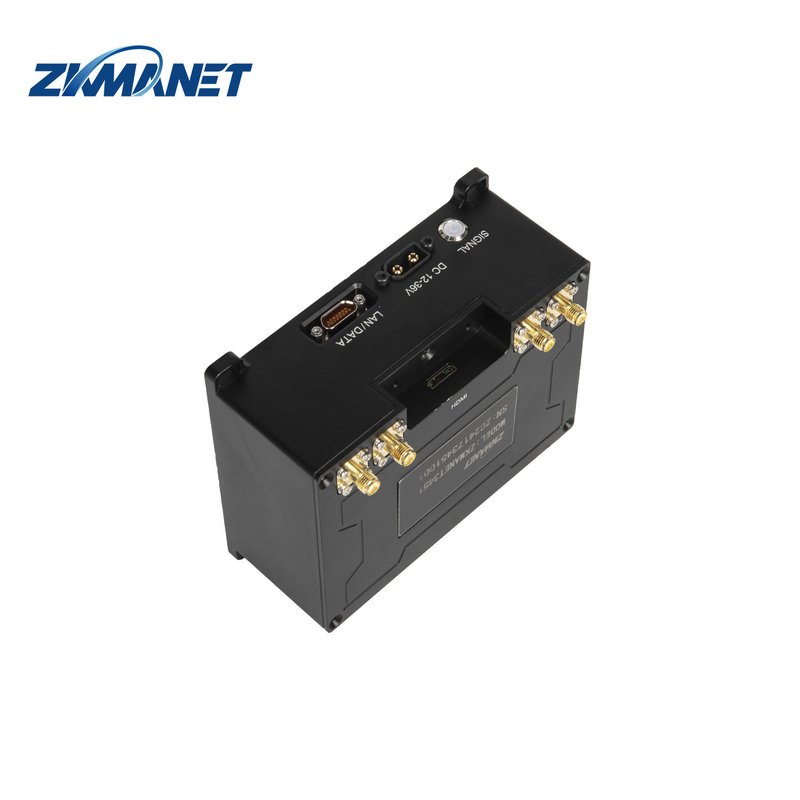

遠距離MESH 無線送信機のためのFHSS 56Mbpsの無人機データリンク

製品詳細

起源の場所: 広東,中国

ブランド名: ZKMANET

証明: CE, ISO9001

モデル番号: ZKマネット3451

文書: 製品説明書 PDF

支払いと送料の条件

最小注文数量: 1本

価格: USD 3999~4999 per piece

パッケージの詳細: カートン

受渡し時間: 3-7 営業日

支払条件: T/T,ウェスタンユニオン,マネーグラム

供給の能力: 年間10000個

お問い合わせ
頻度:
70MHzから6GHzまで 調整可能
RFの帯域幅:
2.5M/5M/10M/20MHz (40MHzオプション)
RFチャネル:
TDD-COFDM (2T2R)
トランスミッションパワー:
4W
覆い距離:
長距離設定可能
データ率:
56Mbps
FHSS:
支援
暗号化:
AES256
頻度:
70MHzから6GHzまで 調整可能
RFの帯域幅:
2.5M/5M/10M/20MHz (40MHzオプション)
RFチャネル:
TDD-COFDM (2T2R)
トランスミッションパワー:
4W
覆い距離:
長距離設定可能
データ率:
56Mbps
FHSS:
支援
暗号化:
AES256
遠距離MESH 無線送信機のためのFHSS 56Mbpsの無人機データリンク

遠距離MESH 無線送信機のためのFHSS 56Mbpsの無人機データリンク

製品説明

ZKManet3451は,FPGAソリューションを使用する空中メッシュラジオです.電子磁気干渉の際の最適な周波数を自動的に選択する. これは,複雑なシナリオでブロードバンドネットワークの自己組織化と送信を可能にします.異なる使用シナリオのためにさまざまな通信組み合わせで使用できます.移動するUAVやUSVなど構成やパラメータ変更を必要とせずに簡単にプラグアンドプレイ操作を可能にします.主にドローンとベースステーション間のマルチメディア相互接続に使用されます.メッシュリレーノードとして機能する.

特徴

* 56Mbps までのデータ速さ
* 完全に透明なIPデータ送信
* HDMI 入力
*長距離設定可能
* GPS/BD をサポート
*最大8ノードをサポートします.カスタマイズできます.
* TTL と LAN インターフェース

仕様

RFパラメータ
デフォルト周波数 1300~1500MHz (70MHzから6GHzまで設定可能)
チャンネル帯域幅 2.5M/5M/10M/20MHz (40MHzオプション)
RF波形 TDD-COFDM (2T2R)
出力 2x2W, 1dBm ステップ調整可能
敏感 な 気持ち を 抱く -100dBm@2.5MHz
調節型 BPSK/QPSK/16QAM/64QAM (適応可能)
FHSSについて 選択可能 (>1000ホップ/秒)
IFS 選択可能
ネットワークパラメータ
ネットワークサイズ 8 ノードをカスタマイズできる
マルチホップ能力 15ホップ (短いメッセージ) 10ホップ (声) 8ホップ (ビデオ)
範囲 長距離設定可能
データ率 最大28Mbps@10MHzと56Mbps@20MHzまで
遅延 7ms@2.5MHz/ホップ
移動速度 >1000km/h
開始時間 27s
位置付け GPS/BD/GLONASS (GNSS)
ネットワーク アクセス 時間 <1s
ネットワーク拡張 WIFI AP について
電気パラメータ
動作電圧 12~36V DC
電力消費量 ≤237dBm
物理/環境
体重 475g
サイズ 120*90*40mm
ワーキングテンパー -40歳°C~70°C
インターフェース
LAN インターフェース *1
シリアルインターフェイス RS232*1 (または TTL)
ビデオインターフェース ミニHDMI*1

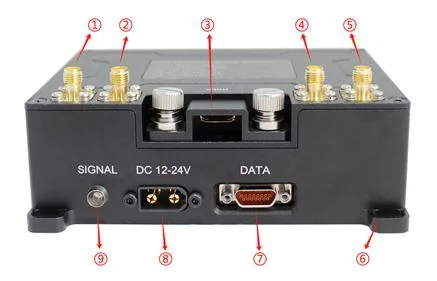

パネルの説明

70km Frequency Hopping Uav Drone Accessory Video Data Link  Radio
  1. MESH アンテナインターフェース-2, SMA F
  2. WIFI/LoRaアンテナインターフェース,SMA F
  3. HDMI入力インターフェース,ミニHDMI
  4. GPSアンテナインターフェース,SMA F
  5. MESHアンテナインターフェース-1, SMA F
  6. マウントホール x4
  7. LAN/TTLインターフェース
  8. 電源入力インターフェース (XT60)
  9. 信号表示
SNR リンク品質 トポロジカラー
SNR ≥ 17 すごい 深緑色
12SNR<17 良かった 明るい緑色
7SNR<12 わかった 黄色
2SNR<7 中等 オレンジ
-10<SNR<2 悪い 赤色
SNR = -10 切断しました N/A

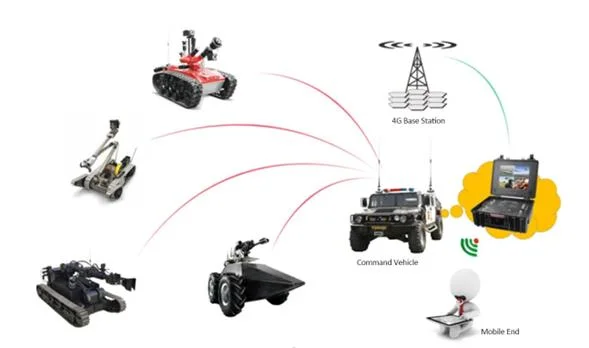

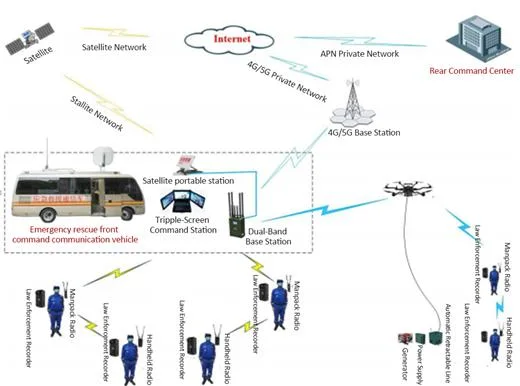

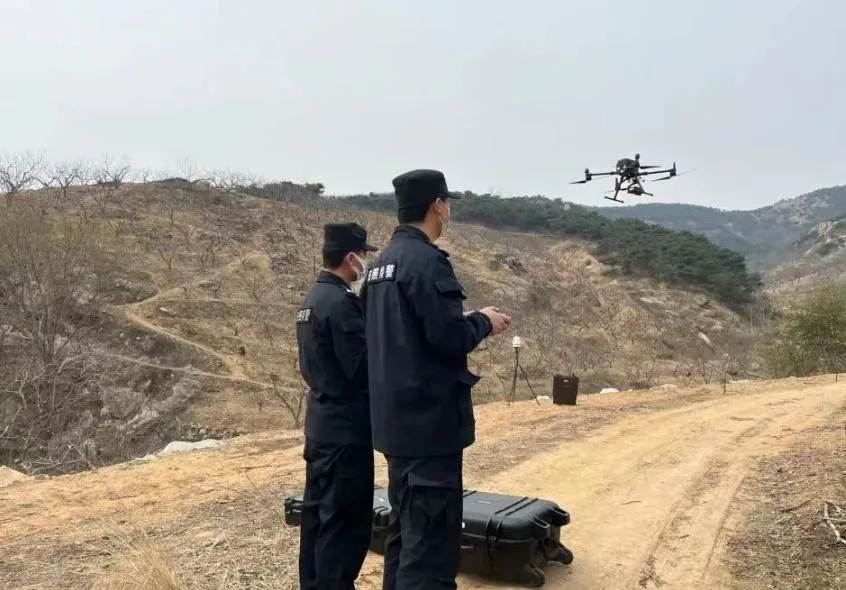

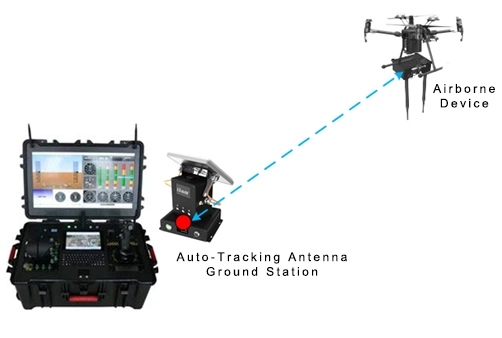

適用する

70km Frequency Hopping Uav Drone Accessory Video Data Link  Radio
70km Frequency Hopping Uav Drone Accessory Video Data Link  Radio

会社プロフィール

Zhongke Lianxun (深??) Technology Co., Ltdはハイテクの研究開発企業である.私たちの製品は主にメッシュとLTEをコア技術と補助意思決定ソフトウェアとして利用し,地下ビル緊急通信システムを形成しています軍事・警察の戦術調査通信システム,軍事・警察の非戦闘訓練通信システム,都市緊急通信システム緊急通信 車両通信システム,など,公安,武装警察,軍,森林火災防止,民間防空,海事などの法執行機関と政府部門に適しています.特に特殊ロボットのインテリジェント通信製品は,複雑な環境におけるロボットの長距離通信と制御の問題を解決しました.


我々は,独立した知的財産権を持ついくつかの特許を保有し,ISO9001規格,および国家軍事基準に準拠する堅牢な品質管理システムを開発しました.我々の生産プロセスは 厳格にこれらの国家軍事ガイドラインと 国際的に認められた基準に従いますCCC,CE,FCCを含む.さらに, we have received the Radio Transmission Equipment Model Approval Certificate from the Ministry of Industry and Information Technology of China and have successfully completed wireless product testing certification by the Ministry of Public Security.

"統一と献身,技術革新,サービス革新"の原則を堅持し,国内外のユーザーにサービスを提供しています.高品質な教育を提供するために世界各地の顧客に,効率的で,カスタマイズされたサービスを提供しています. 会社は"探求と進歩"の革新的な精神を促進することにコミットしています.

70km Frequency Hopping Uav Drone Accessory Video Data Link  Radio
70km Frequency Hopping Uav Drone Accessory Video Data Link  Radio
70km Frequency Hopping Uav Drone Accessory Video Data Link  Radio


70km Frequency Hopping Uav Drone Accessory Video Data Link  Radio

70km Frequency Hopping Uav Drone Accessory Video Data Link  Radio
70km Frequency Hopping Uav Drone Accessory Video Data Link  Radio
